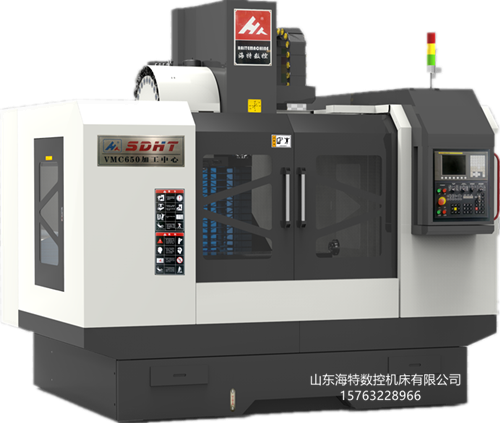

海特XH-650硬轨国产CNC加工中心【中国知名加工中心品牌】
规格: x,y,z(650*400*450)
累计销售: 88
产品详情

海特XH-650硬轨国产CNC加工中心【中国知名加工中心品牌】


未命名@凡科快图[kt.fkw.com] (6).jpg

立式加工中心是指主轴为垂直状态的加工中心,其结构形式多为固定立柱,工作台为长方形,无分度回转功能,能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可配第四旋转轴,以满足特殊零件的加工要求。

立式加工中心装卡方便,便于操作,易于观察加工情况,调试程序容易,应用广泛。

未命名@凡科快图[kt.fkw.com] (4).jpg

1.机床机体采用独创的三维变径结构设计,经有限元分析,使机体结构得到最大程度的优化,确保机体稳定可靠,又能防止机体变形,大而提高机床使用寿命。

2.机床滑座采用箱体式设计,箱体内部密实的加强筋排列,使机体精度的保持性成倍增加。3.机床立柱采用我们独创的“驼背”式设计,有效的防止机体变形问题,且大大增强了主轴在高点位置的刚性。

4.机床工作台采用双层加强型设计,工作台厚度的增加,有效的隐藏了直线导轨滑座的安装对工作台的干涉,进一步增强了刚性。

5.机床X\Y\Z轴导轨都采用大跨度比的方式,在整体上增加了机床的重量,进而提高了机床的稳定性。

6.机床滚珠丝杠螺母为加长型设计,丝母的预紧力得到了有效的提高,大大延长机床的使用寿命与精度的保持性。

7.机床滚珠丝杠采用预配锁紧螺母结构,有效防止锁紧螺母松动。

8.机床采用我们独创的主动式润滑系统,由数控系统直接控制油泵出油,真正做到了按需注油,并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损坏。

9.机床采用支撑式滑轮组内防护设计,使内防护在运动时,始终与导轨保持平行,不易产生变形,提高了防水性,延长了使用寿命。

10.每台机床都要根据客户的用途,进行精确配比Z轴的配重的重量。针对性的优化机床与客户所做产品的之间的问题。

未命名@凡科快图[kt.fkw.com] (3).jpg

VMC650/VM650规 格
X、Y、Z坐标行程650 mm*450mm*450mm
主轴端面至工作台上平面距离100~550mm
主轴中心线到立柱正面导轨距离475 mm
X、Y、Z切削进给量0~6000 mm/min
工作台规格(长×宽)860mm*430mm
工作台最大载重300kg
工作台T型槽(槽数×槽宽×槽距)台面淬火5mm*18mm*100mm
X、Y快速进给速度24m/min、24m/min
Z快速进给速度20m/min
主轴转速范围8000 r/min
主轴锥孔BT40-120
刀具数量16把(数控铣不含刀库)
最大刀具直径空刀Φ120 满刀Φ80
最大刀具长度300mm
最大刀具重量7kg
刀库形式圆盘式刀库
主轴电机5.5kW
X、Y、Z伺服电机2.2kW
重复定位精度300mm/+ 0.003mm
定位精度300mm/+0.005mm
数控系统FANUC/西门子/三菱/新代/KND
使用源气压力0.8 MPa
电器容量16kW
机床轮廓尺寸(L×W×H)2650mm*2000mm*2400mm
机床重量4800 kg
